Den globale vindkraftindustri accelererer ind i æraen med storskala turbiner. Bag de kontinuerlige gennembrud inden for enkelt-enhedskapacitet ligger en ekstrem test for drivsystemet. Som krafthubben for vindmøller skal drivlinjen bære belastninger på over tusind tons som følge af øgede rotordiametre, samtidig med at der opnås effektiv kraftoverførsel inden for det begrænsede nacelle-rum. Dens ydeevne bestemmer direkte pålideligheden og energiproduktionseffektiviteten for hele turbinen. Blandt alle komponenter i drivkæden står hovedlejet som den ubestridte "belastningsbærende kerne": Det skal ikke kun modstå flere belastninger samtidigt, herunder radiale, aksiale og væltende momenter, men det skal også fungere kontinuerligt og stabilt gennem hele dets designlivscyklus. Det er uden tvivl det mest kritiske element i at overvinde de tekniske flaskehalse ved at opskalere vindmøller.

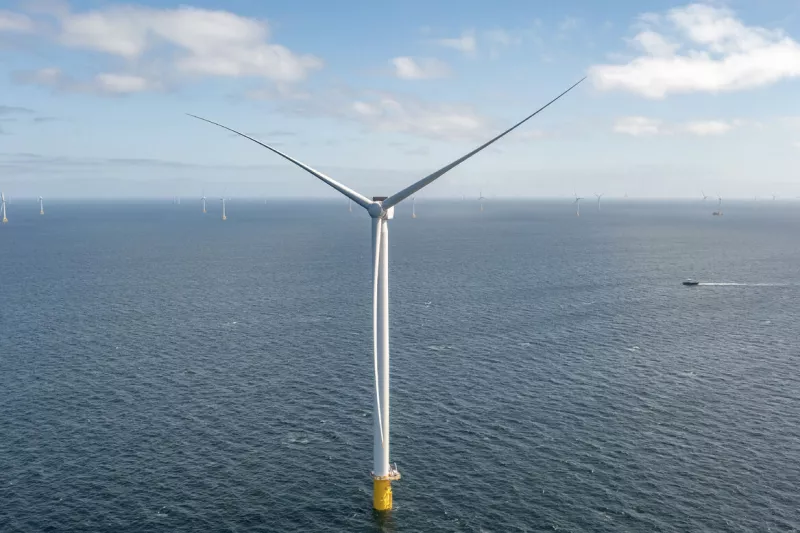

Siemens Gamesa SG DD-276MW vindmølle
Tidens udfordring for vindkraftindustrien: Traditionel hovedlejer-kamp for at imødekomme krav om større skala
I øjeblikket bruger vindmølleteknologien til enheder over 8 MW stadig overvejende enkeltrækkede koniske rullelejer (TRB) eller dobbeltrækkede koniske rullelejer (DTRB) som hovedlejer. Men da disse møller akkumulerer længere driftstimer, bliver de iboende mangler ved begge designs mere og mere tydelige, hvilket fører til hyppige kvalitetsproblemer.

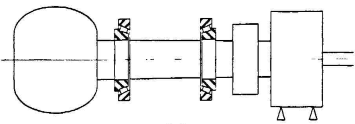

Strukturen af TRB+TRB

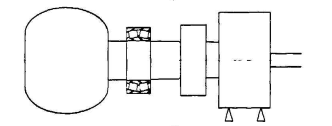

Strukturen af DTRB
Det HKW trerækkede cylindriske rulledrejeleje (3CRB), der fungerer som hovedleje under identiske driftsforhold, har vist en levetid på over 20 år uden at udvise kvalitetsproblemer, der kan sammenlignes med TRB/DTRB-lejer. Dette viser tilstrækkeligt, at tre-rækkede cylindriske rullelejer er bedre egnede til at opfylde hovedlejekravene for store megawatt vindmøller. På denne baggrund udnytter Tysklands HKW sin århundrede lange arv inden for fremstilling af lejer og fire årtiers vindkraftteknologisk ekspertise til at fokusere på at designe tre-rækkede drivkædeløsninger til hovedlejer. Virksomheden leverer banebrydende løsninger til vindmølleskalering, der leverer værdi, der langt overstiger traditionelle enkeltlejede leverandører.
Teknologisk innovation: Nye kompakte drivkæder med spindelfrit design, banebrydende af HKW
Kerneinnovationen i HKWs nye kompakte transmissionskæde inkarnerer den dybe positionering af HKWs løsningsdesignere: udskiftning af den traditionelle "dobbelt-leje + spindel"-kombination med et tre-rækket cylindrisk hovedleje, opnåelse af forenkling og optimering fra selve transmissionskædens strukturelle fundament, snarere end selve transmissionskædens fundament.

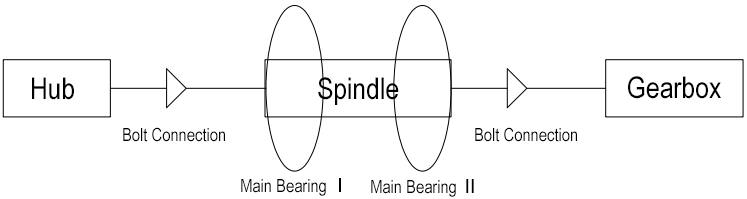

Traditionel drivtogstruktur

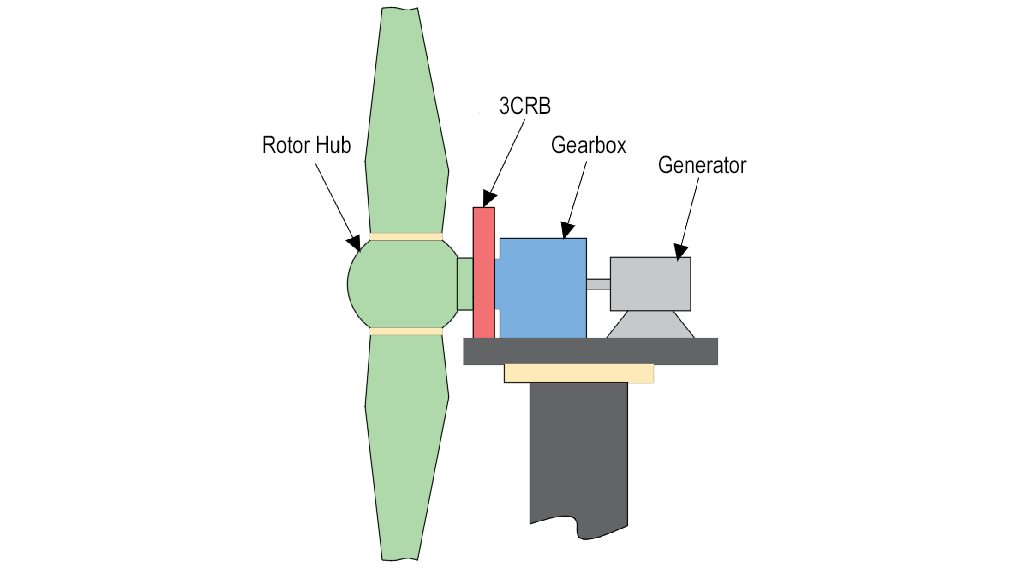

HKW Tre-rækket cylindrisk hovedleje kompakt drivkædestruktur
"De-spindlingen" design er resultatet af HKWs grundige forståelse af de omfattende behov for vindmølletransmissionssystemer. Den reducerer vægten af hele transmissionskæden med mere end 50 %, imødekommer nacellepladsbegrænsninger med en kompakt struktur og håndterer belastningsudfordringer med den høje bæreevne af tre-rækkede cylindriske hovedlejer. Dette design demonstrerer yderligere HKWs løsningsdesignfærdigheder, som rækker langt ud over en enkelt lejeleverandørs og opfylder perfekt de tre hovedmål for store vindmøller: høj effektivitet, vægtreduktion og pladsbesparelse.
Gennembrud i dimensioner: 3CRB Hovedlejer VS TRB/DTRB, Omfattende fordele

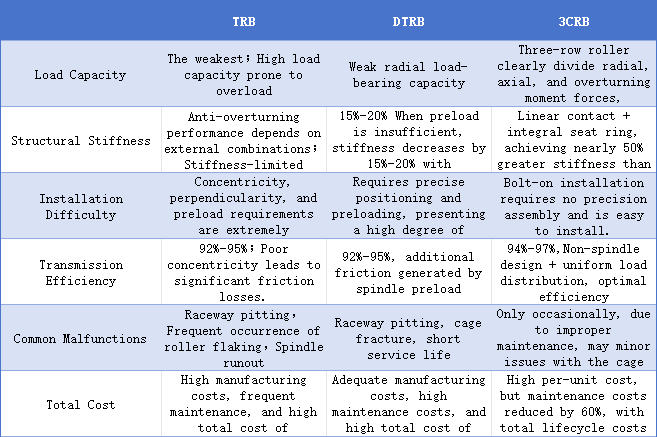

Det cylindriske hovedleje med tre rækker overgår TRB og DTRB på seks nøgleaspekter: belastningskapacitet, stivhed, installation, effektivitet, pålidelighed og pris.
Pålidelig verifikation: Dobbelt validering fra laboratorium til vindmøllepark
Ved at udnytte fire årtiers erfaring inden for R&D og fremstilling af vindmøllelejer har HKW løbende udviklet sine tekniske evner inden for materialevidenskab og varmebehandlingsprocesser. Dette har kulmineret i udviklingen af et højtydende tre-rækket cylindrisk hovedleje. Dens pålidelighed er blevet grundigt valideret gennem strenge laboratorietests og projektverifikation i den virkelige verden:
Laboratorietestning: I tyske indenlandske laboratorier opfylder deformationen, belastningsgrænsen og levetiden for de tre-rækkede cylindriske hovedlejer alle industriens højeste standarder, der er i stand til at opfylde de langsigtede driftskrav for enheder, der overstiger 5MW.
Felt Anvendelse: Europæisk projektpraksis viser, at de tre-rækkede cylindriske hovedlejer udkonkurrerer TRB og DTRB hovedlejer med hensyn til bæreevne. Selv under alvorlige offshore-chokbelastninger og høje salttågekorrosionsmiljøer opretholder de en stabil ydeevne uden batchfejl.

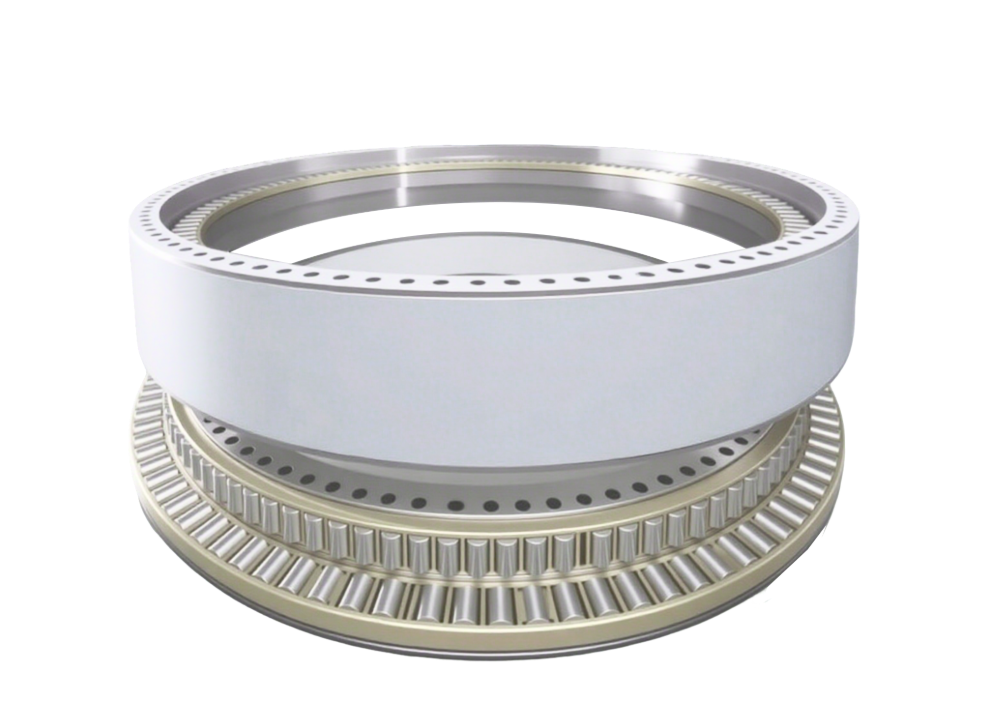

HKW 3CRB
Empowering Industries: Accelerating Wind Power Technology Iteration og grøn udvikling
Siden grundlæggelsen i 1921 og sin specialisering i vindmøllelejer siden 1985, har HKW akkumuleret teknologisk ekspertise gennem hele industriens udvikling. Det er nu blevet et af Europas tre bedste mærker inden for tre-rækkede cylindriske hovedlejer til vindmøller, der leverer skræddersyede løsninger og fuld livscyklus vedligeholdelsestjenester til globale kunder.
Ved at opnå fremskridt inden for plads, pålidelighed og omkostninger skubber HKW's revolutionerende kompakte drivlinje – som er baseret på et tre-rækket cylindrisk hovedleje – vindmøller i retning af højere effekt og øget integration. Med sin høje pålidelighed og lave omkostninger gør HKW's innovative kompakte drivkæde ikke kun OEM'er i stand til at forbedre produktkonkurrenceevnen i lyset af tendensen til større vindmøller, men den konverterer også vindmølleejere' investeringer i et stabilt afkast. Samlet set driver det den omfattende vækst af vindkraft på land og til havs ved at muliggøre værdi i begge ender af den industrielle kæde, hvilket garanterer, at den teknologiske udvikling inden for grøn energi løbende stemmer overens med industriens aktørers konkrete interesser.
